《lm339电压比较器采用sop-14封装-lm339引脚图及功能_骊微电子.docx》由会员分享,可在线阅读,更多相关《lm339电压比较器采用sop-14封装-lm339引脚图及功能_骊微电子.docx(4页珍藏版)》请在金锄头文库上搜索。

1、lm339四比较器电路概述:lm339 是一块四比较器集成电路,主要应用于消费类和工业类封装外形图 电子产品中,进行电平检波和低电平探测。采用 dip14 封装形式。主要特点:l单电源或双电源工作。l输入偏置电流低:25na(典型)。l输入失调电流低:5.0na(典型)。l输出饱和电压低:130mv。l 可与 ttl 及 cmos 兼容。内部电路图管脚排列图vcc正输入负输入输出 地引出端功能符号引出端序号功能符号引出端序号功能符号1输出 2out28反相输入 3in3(-)2输出 1out19正相输入 3in3( )3电源vcc10反相输入 4in4(-)4反相输入 1in1(-)11正相输

2、入 4in4( )5正相输入 1in1( )12地gnd6反相输入 2in2(-)13输出 4out47正相输入 2in2( )14输出 3out3深圳市骊微电子科技有限公司半导体专业供应商极限值(绝对最大额定值,若无其它规定,tamb=25)参 数 名 称符号数值单位电源电压vcc36 或18v输入差分电压范围vidr36v输入共模电压范围vicmr-0.3vccv输入电流isc50功耗(*)pd1.0w工作环境温度tamb070贮存温度tstg-65150注(*):在 25以上使用时,每升高 1,功耗减少 8mw。电特性 (若无其它规定,vcc=5v,tamb=25)特 性测试条件符号规

3、范 值单 位最 小典 型最 大输入失调电压vio2.05.0mv0 ta 709.0输入失调电流iio5.050na0 ta 70150输入偏置电流iib25250na0 ta 70400输入共模电压范围vicr0vcc-1.5v0 ta 700vcc-2.0电源电流rl=icc0.82.0marl=,vcc=30v1.02.5电压增益rl 15kw,vcc=15vgv50200v/mv大信号响应时间vin=ttl 逻 辑 摆 幅 , vref=1.4v ,vrl=5.0v, rl=5.1kwtres300ns响应时间vrl=5.0v, rl=5.1kwtres1.3ns输入差分电压vidvc

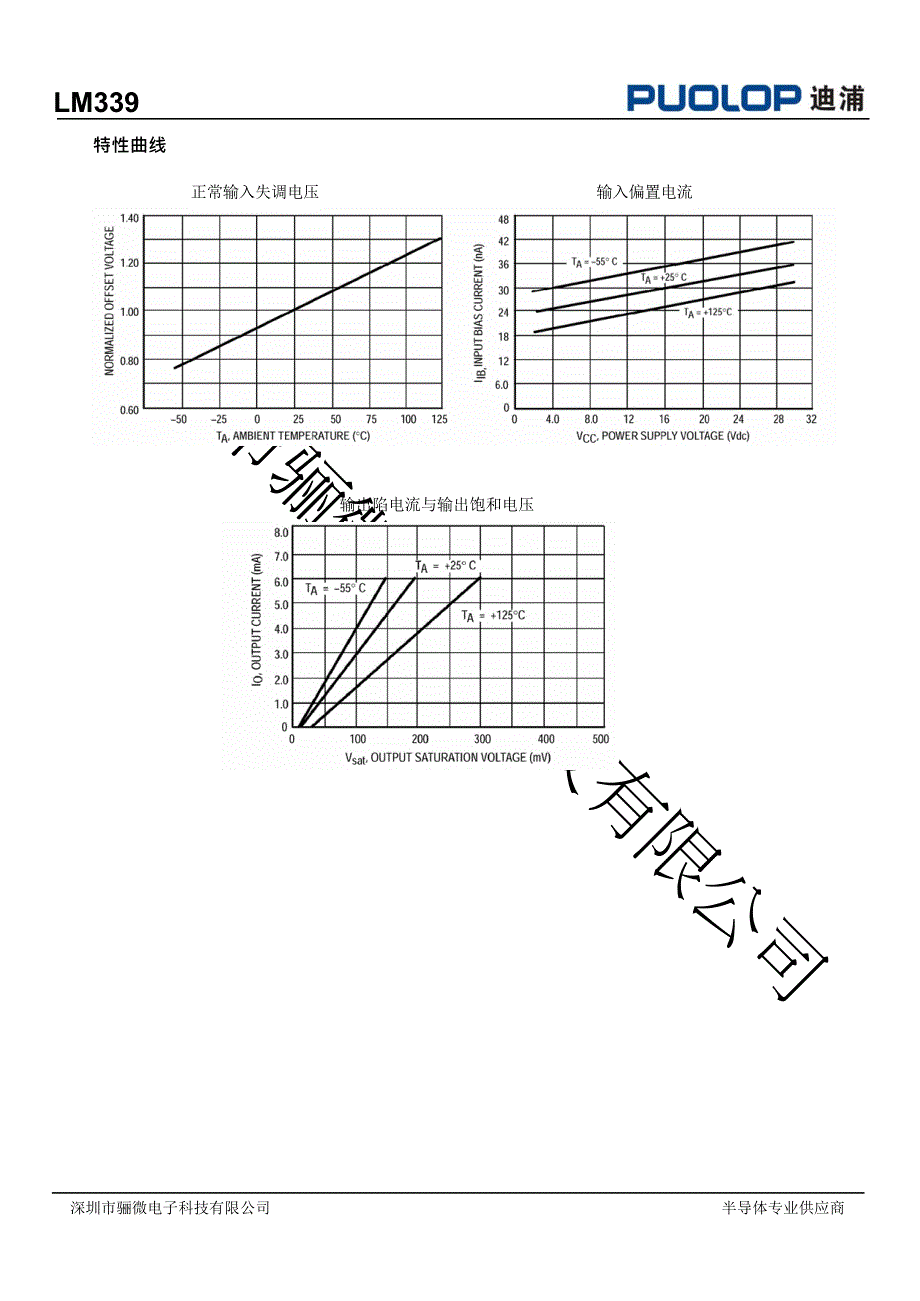

4、cv输出陷电流vin(-) 1.0v,vin( )=0v,vo 1.5visink6.016ma输出饱和电压vin(-) 1.0v,vin( )=0v,isink 4.0mavsat130400mvvin(-) 1.0v,vin( )=0v,isink 4.0ma0 ta 70700输出漏电流vin( ) 1.0v,vin(-)=0v,vo=5.0viol0.1navin( ) 1.0v,vin(-)=0v,vo=30v0 ta 701000应用图带滞后的反相比较器带滞后的正相比较器逻辑驱动器方波振荡器过零检波器(单电源应用)过零检波器(双电源应用)特性曲线正常输入失调电压输入偏置电流输出陷电流与输出饱和电压
