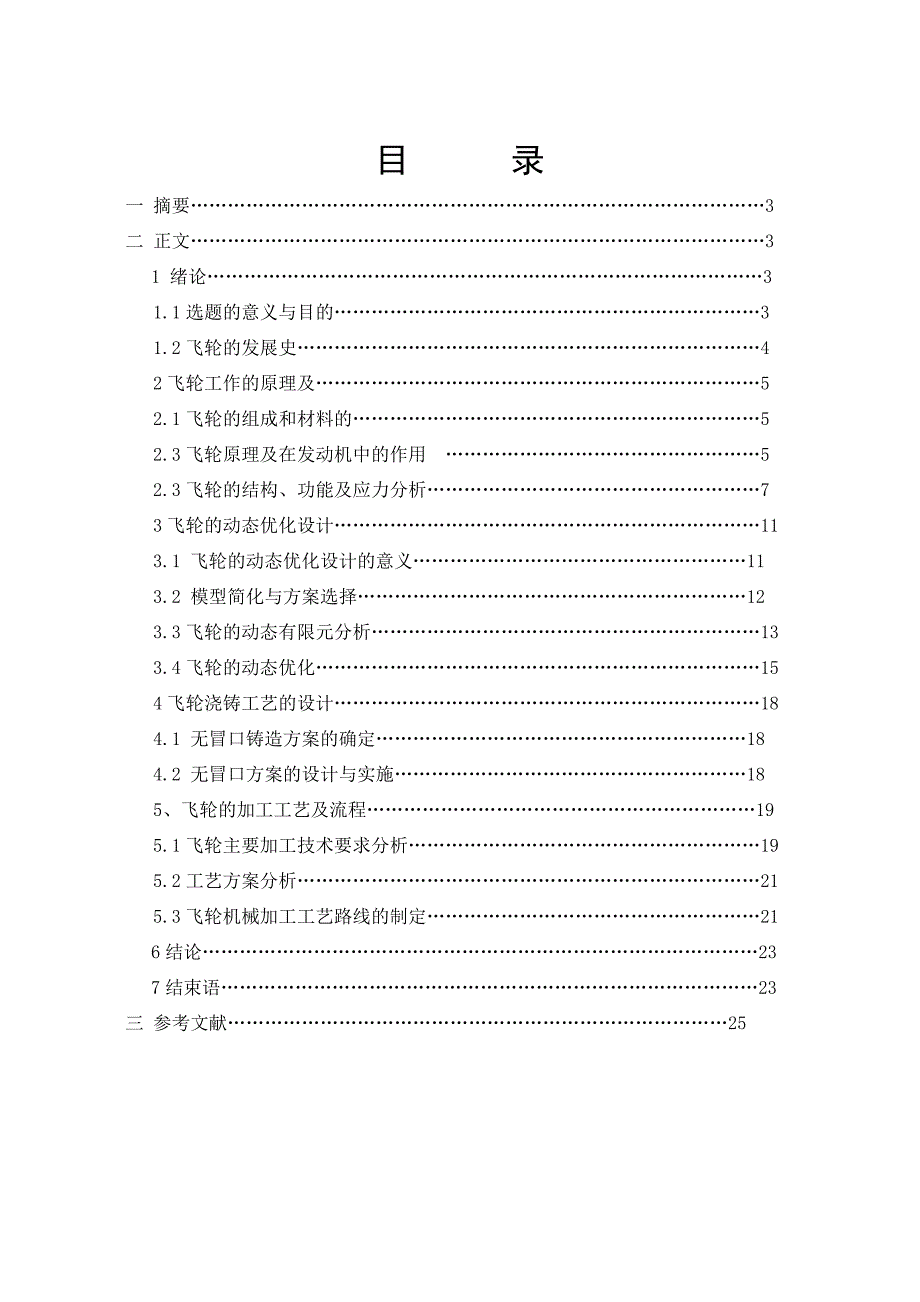

1、目 录一 摘要3二 正文31 绪论31.1选题的意义与目的31.2飞轮的发展史42飞轮工作的原理及52.1飞轮的组成和材料的5 2.3飞轮原理及在发动机中的作用 5 2.3飞轮的结构、功能及应力分析7 3飞轮的动态优化设计113.1 飞轮的动态优化设计的意义113.2 模型简化与方案选择123.3飞轮的动态有限元分析13 3.4飞轮的动态优化15 4飞轮浇铸工艺的设计184.1 无冒口铸造方案的确定184.2 无冒口方案的设计与实施185、飞轮的加工工艺及流程195.1飞轮主要加工技术要求分析195.2工艺方案分析215.3飞轮机械加工工艺路线的制定216结论237结束语23三 参考文献25基

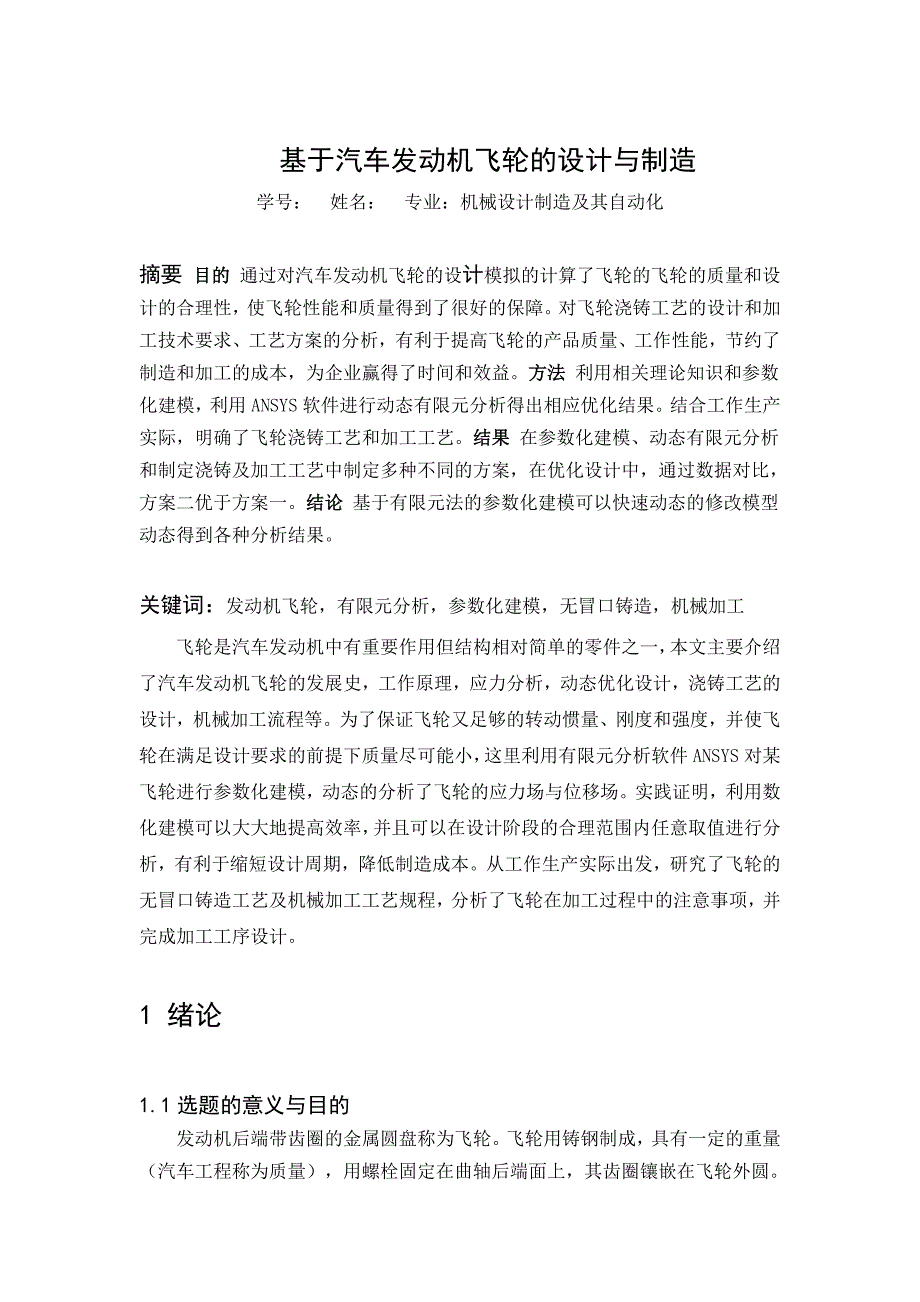

2、于汽车发动机飞轮的设计与制造 学号： 姓名： 专业：机械设计制造及其自动化摘要 目的 通过对汽车发动机飞轮的设计模拟的计算了飞轮的飞轮的质量和设计的合理性，使飞轮性能和质量得到了很好的保障。对飞轮浇铸工艺的设计和加工技术要求、工艺方案的分析，有利于提高飞轮的产品质量、工作性能，节约了制造和加工的成本，为企业赢得了时间和效益。方法 利用相关理论知识和参数化建模，利用ansys软件进行动态有限元分析得出相应优化结果。结合工作生产实际，明确了飞轮浇铸工艺和加工工艺。结果 在参数化建模、动态有限元分析和制定浇铸及加工工艺中制定多种不同的方案，在优化设计中，通过数据对比，方案二优于方案一。结论 基于有限
3、元法的参数化建模可以快速动态的修改模型动态得到各种分析结果。关键词：发动机飞轮，有限元分析，参数化建模，无冒口铸造，机械加工飞轮是汽车发动机中有重要作用但结构相对简单的零件之一，本文主要介绍了汽车发动机飞轮的发展史，工作原理，应力分析，动态优化设计，浇铸工艺的设计，机械加工流程等。为了保证飞轮又足够的转动惯量、刚度和强度，并使飞轮在满足设计要求的前提下质量尽可能小，这里利用有限元分析软件ansys对某飞轮进行参数化建模，动态的分析了飞轮的应力场与位移场。实践证明，利用数化建模可以大大地提高效率，并且可以在设计阶段的合理范围内任意取值进行分析，有利于缩短设计周期，降低制造成本。从工作生产实际出发

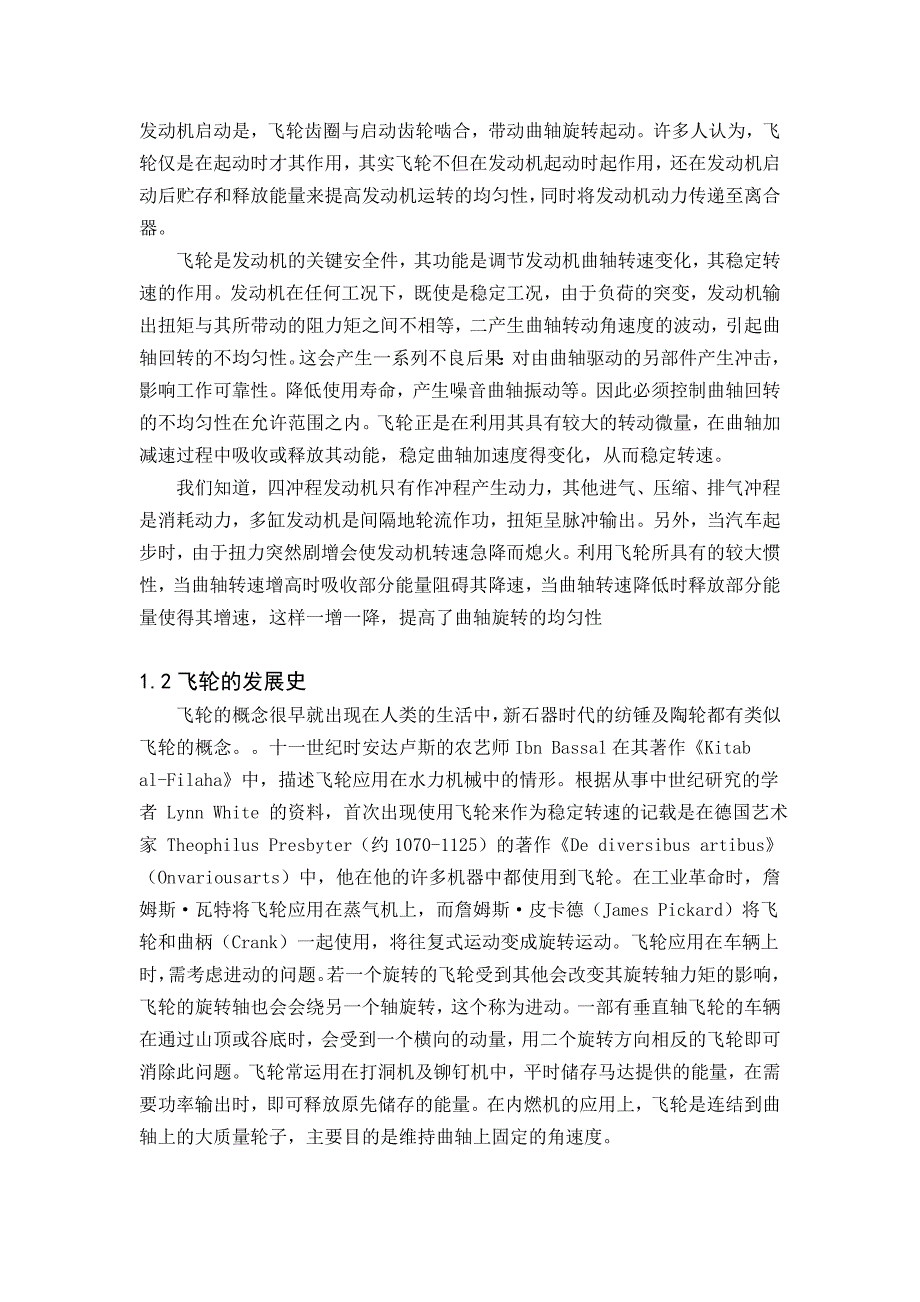

4、，研究了飞轮的无冒口铸造工艺及机械加工工艺规程，分析了飞轮在加工过程中的注意事项，并完成加工工序设计。1 绪论1.1选题的意义与目的发动机后端带齿圈的金属圆盘称为飞轮。飞轮用铸钢制成，具有一定的重量（汽车工程称为质量），用螺栓固定在曲轴后端面上，其齿圈镶嵌在飞轮外圆。发动机启动是，飞轮齿圈与启动齿轮啮合，带动曲轴旋转起动。许多人认为，飞轮仅是在起动时才其作用，其实飞轮不但在发动机起动时起作用，还在发动机启动后贮存和释放能量来提高发动机运转的均匀性，同时将发动机动力传递至离合器。 飞轮是发动机的关键安全件，其功能是调节发动机曲轴转速变化，其稳定转速的作用。发动机在任何工况下，既使是稳定工况，由于
5、负荷的突变，发动机输出扭矩与其所带动的阻力矩之间不相等，二产生曲轴转动角速度的波动，引起曲轴回转的不均匀性。这会产生一系列不良后果：对由曲轴驱动的另部件产生冲击，影响工作可靠性。降低使用寿命，产生噪音曲轴振动等。因此必须控制曲轴回转的不均匀性在允许范围之内。飞轮正是在利用其具有较大的转动微量，在曲轴加减速过程中吸收或释放其动能，稳定曲轴加速度得变化，从而稳定转速。我们知道，四冲程发动机只有作冲程产生动力，其他进气、压缩、排气冲程是消耗动力，多缸发动机是间隔地轮流作功，扭矩呈脉冲输出。另外，当汽车起步时，由于扭力突然剧增会使发动机转速急降而熄火。利用飞轮所具有的较大惯性，当曲轴转速增高时吸收部分
6、能量阻碍其降速，当曲轴转速降低时释放部分能量使得其增速，这样一增一降，提高了曲轴旋转的均匀性 1.2飞轮的发展史飞轮的概念很早就出现在人类的生活中，新石器时代的纺锤及陶轮都有类似飞轮的概念。十一世纪时安达卢斯的农艺师ibn bassal在其著作kitab al-filaha中，描述飞轮应用在水力机械中的情形。根据从事中世纪研究的学者 lynn white 的资料，首次出现使用飞轮来作为稳定转速的记载是在德国艺术家 theophilus presbyter（约1070-1125）的著作de diversibus artibus（on various arts）中，他在他的许多机器中都使用到飞轮。

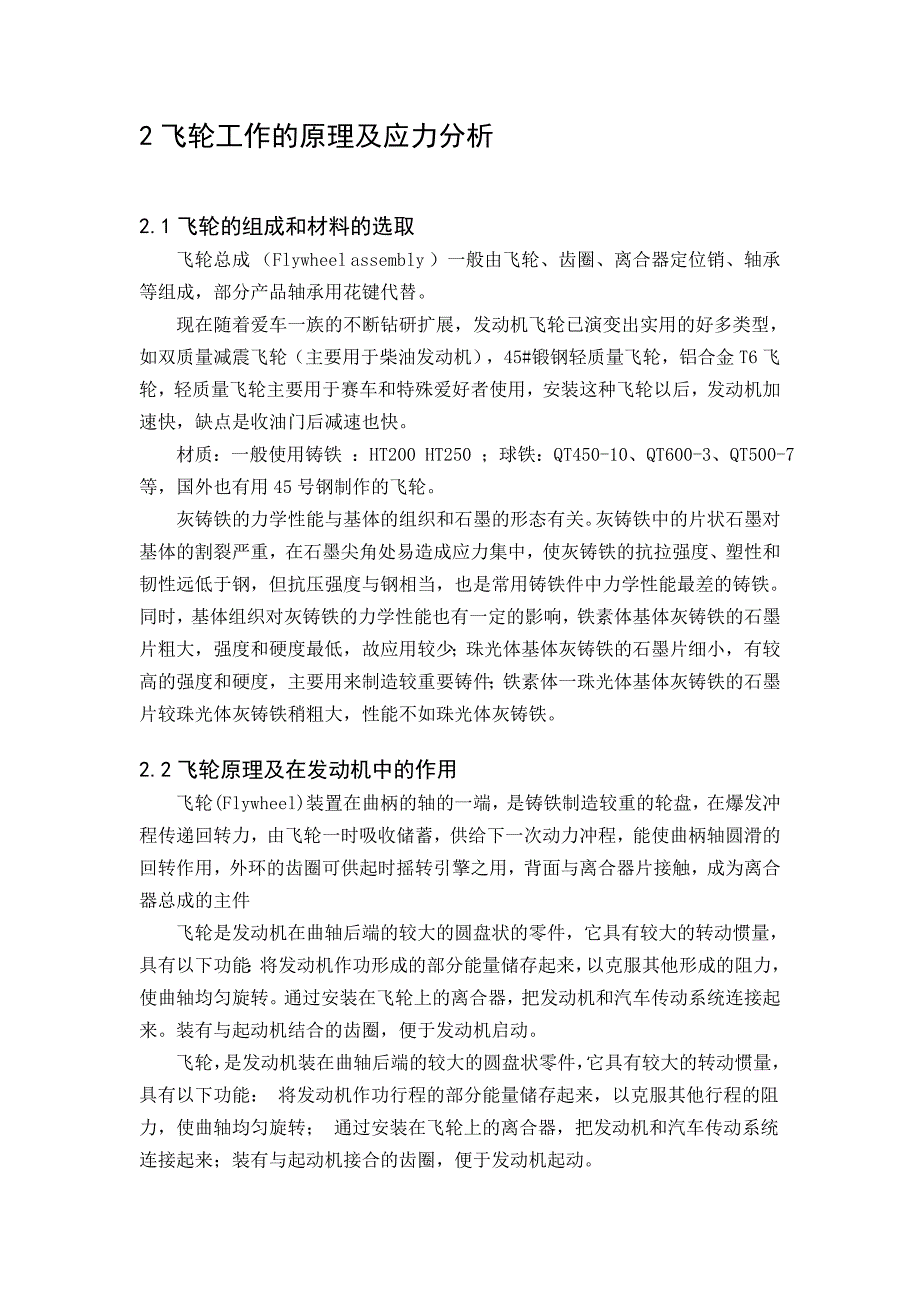

7、在工业革命时，詹姆斯瓦特将飞轮应用在蒸气机上，而詹姆斯皮卡德（james pickard）将飞轮和曲柄（crank）一起使用，将往复式运动变成旋转运动。飞轮应用在车辆上时，需考虑进动的问题。若一个旋转的飞轮受到其他会改变其旋转轴力矩的影响，飞轮的旋转轴也会会绕另一个轴旋转，这个称为进动。一部有垂直轴飞轮的车辆在通过山顶或谷底时，会受到一个横向的动量，用二个旋转方向相反的飞轮即可消除此问题。飞轮常运用在打洞机及铆钉机中，平时储存马达提供的能量，在需要功率输出时，即可释放原先储存的能量。在内燃机的应用上，飞轮是连结到曲轴上的大质量轮子，主要目的是维持曲轴上固定的角速度。2飞轮工作的原理及应力分析2
8、.1飞轮的组成和材料的选取飞轮总成 （flywheel assembly ）一般由飞轮、齿圈、离合器定位销、轴承等组成，部分产品轴承用花键代替。现在随着爱车一族的不断钻研扩展，发动机飞轮已演变出实用的好多类型，如双质量减震飞轮（主要用于柴油发动机），45#锻钢轻质量飞轮，铝合金t6飞轮，轻质量飞轮主要用于赛车和特殊爱好者使用，安装这种飞轮以后，发动机加速快，缺点是收油门后减速也快。材质：一般使用铸铁 ：ht200 ht250 ；球铁：qt450-10、qt600-3、qt500-7 等，国外也有用45号钢制作的飞轮。 灰铸铁的力学性能与基体的组织和石墨的形态有关。灰铸铁中的片状石墨对基体的割裂
9、严重，在石墨尖角处易造成应力集中，使灰铸铁的抗拉强度、塑性和韧性远低于钢，但抗压强度与钢相当，也是常用铸铁件中力学性能最差的铸铁。同时，基体组织对灰铸铁的力学性能也有一定的影响，铁素体基体灰铸铁的石墨片粗大，强度和硬度最低，故应用较少；珠光体基体灰铸铁的石墨片细小，有较高的强度和硬度，主要用来制造较重要铸件；铁素体一珠光体基体灰铸铁的石墨片较珠光体灰铸铁稍粗大，性能不如珠光体灰铸铁。2.2飞轮原理及在发动机中的作用 飞轮(flywheel)装置在曲柄的轴的一端，是铸铁制造较重的轮盘，在爆发冲程传递回转力，由飞轮一时吸收储蓄，供给下一次动力冲程，能使曲柄轴圆滑的回转作用，外环的齿圈可供起时摇转引

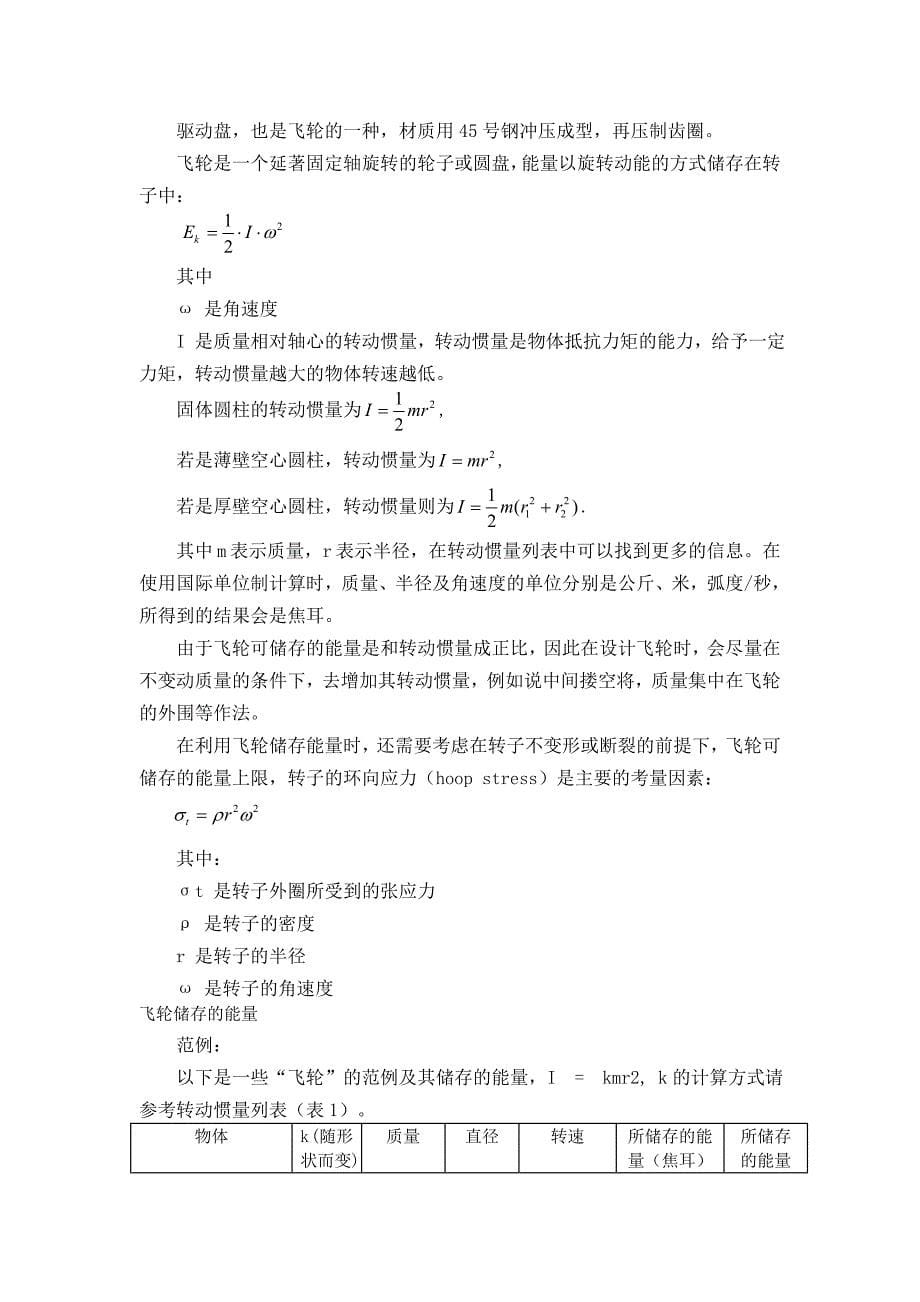

10、擎之用，背面与离合器片接触，成为离合器总成的主件飞轮是发动机在曲轴后端的较大的圆盘状的零件，它具有较大的转动惯量，具有以下功能：将发动机作功形成的部分能量储存起来，以克服其他形成的阻力，使曲轴均匀旋转。通过安装在飞轮上的离合器，把发动机和汽车传动系统连接起来。装有与起动机结合的齿圈，便于发动机启动。飞轮，是发动机装在曲轴后端的较大的圆盘状零件，它具有较大的转动惯量，具有以下功能： 将发动机作功行程的部分能量储存起来，以克服其他行程的阻力，使曲轴均匀旋转； 通过安装在飞轮上的离合器，把发动机和汽车传动系统连接起来；装有与起动机接合的齿圈，便于发动机起动。 驱动盘，也是飞轮的一种，材质用45号钢冲
11、压成型，再压制齿圈。 飞轮是一个延著固定轴旋转的轮子或圆盘，能量以旋转动能的方式储存在转子中：其中 是角速度i 是质量相对轴心的转动惯量，转动惯量是物体抵抗力矩的能力，给予一定力矩，转动惯量越大的物体转速越低。固体圆柱的转动惯量为,若是薄壁空心圆柱，转动惯量为,若是厚壁空心圆柱，转动惯量则为.其中 m 表示质量，r 表示半径，在转动惯量列表中可以找到更多的信息。在使用国际单位制计算时，质量、半径及角速度的单位分别是公斤、米，弧度/秒，所得到的结果会是焦耳。由于飞轮可储存的能量是和转动惯量成正比，因此在设计飞轮时，会尽量在不变动质量的条件下，去增加其转动惯量，例如说中间搂空将，质量集中在飞轮的外
12、围等作法。在利用飞轮储存能量时，还需要考虑在转子不变形或断裂的前提下，飞轮可储存的能量上限，转子的环向应力（hoop stress）是主要的考量因素：其中：t 是转子外圈所受到的张应力 是转子的密度r 是转子的半径 是转子的角速度飞轮储存的能量范例：以下是一些“飞轮”的范例及其储存的能量，i=kmr2, k的计算方式请参考转动惯量列表（表1）。物体k (随形状而变)质量直径转速所储存的能量（焦耳）所储存的能量自行车车轮（时速20公里）11公斤70厘米150 rpm15 j4 103 wh速度加倍的自行车车轮（时速40公里）11公斤70厘米300 rpm60 j16 103 wh质量加倍的自行车
13、车轮（时速20公里）12公斤70厘米150 rpm30 j8 103 wh火车车轮（时速60公里）1/2942公斤1米318 rpm65 kj18 wh大卡车车轮（时速30公里）1/21000公斤2米79 rpm17 kj4.8 wh小的飞轮电池1/2100公斤60厘米20000 rpm9.8 mj2.7 kwh火车再生制动用的飞轮1/23000公斤50厘米8000 rpm33 mj9.1 kwh备用电源用的飞轮1/2600公斤50厘米30000 rpm92 mj26 kwh地球2/55.97 1024 公斤12,725公里大约每天一转(696rpmnb 1)2.6 1029 j72 ywh ( 1024 wh)表1转动惯量列表飞轮能量和材料的关系：对于相同尺寸外形的飞轮，
